Rouleau à grande vitesse pour rouler la machine à trancher

Envoyez demande

Description

Paramètres techniques

HK-1300GPA Jumbo Roll Tliting Machine

Non.	Description	MODÈLE
1	Machine à trancher	HK-1300GPA
2	Déchargeur de rouleau de rembourrage automatique
Date expirée 30^èmeAvril 2023
Conditions de paiement: 30% à l'avance, 70% avant expédition.
Délai de livraison: 45 jours

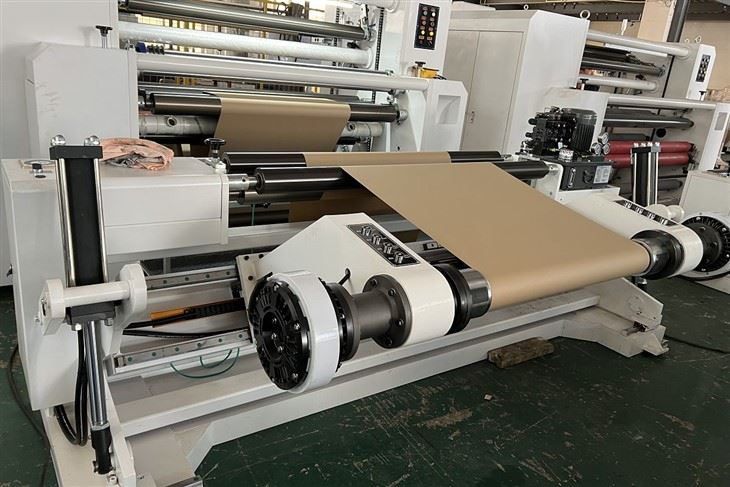

HK-1300GPA Full Automatic Sliting

Machine de rembobinage (trois servomoteurs)

Utiliser;

La machine de rembobinage des coulisseurs HK-1300GPA adaptée à l'industrie de l'impression et de l'emballage, convertissant le rouleau jumbo en rouleau étroit (la largeur minimale 30 mm, le diamètre maximum 1000 mm). Matériau Jumbo Roll, tel que le papier en carton, le papier kraft, le papier revêtu, le papier unique en silicium, etc. Plact et rembobinage.

product-1200-800

Caractéristiques:

01/

Le système de contrôle de PLC fait que la machine a une opération intelligente. La machine à l'aide de trois ensembles Contrôle des servomoteurs Gardez le rouleau de rembobinage avec une haute précision. Système de contrôle automatique des tensions. Le type de rembobinage central et de surface rend le rouleau compact et la surface de randonnée est très lisse.

02/

Utiliser la machine Convertisseur de fréquence Réglez la vitesse, continuez à fonctionner stable lorsque la vitesse augmente.

03/

Counter automatique, alarme automatique et arrêt lorsque le rouleau atteint le diamètre de réglage ou la longueur.

04/

La recomposition de l'arbre utilise deux PCSairarbreStructure, le dispositif de déchargement automatique des rouleaux de rembobinage fini est facultatif.

05/

Couteau à lame ronde en train de relâcher le matériau, un couteau à lame ajusté librement par manuel et des déchets retirés par le ventilateur.

06/

Position de bord du matériau Web Automatique Correct (Système EPC)

07/

Arbre de cylindre automatique Structure de détente du rouleau de mère.

Configuration de la machine:

1. Unité sous-essu: Utilisez un chargement automatique sans arbre.

1). Rack machine: Structure en acier, avec guide linéaire pour le mouvement gauche / droit.

2). Avec un équipement de chargement automatique sans arbre de type hydraulique

3) avec une ligne automatique guidant pour le mouvement gauche et droit.

4). Avec un système de freinage à double magnétique en poudre, Spec 10kg Système 2PCS

2. Pièce de machine principale (utilisez le type de structure de trame)

1). Rack de machines: 60 # Structure de coulée de haute qualité

2)..

3).

4).

5). Utilisation du moteur principal 18,5 kW servomoteur (Duochuan China) 1PCS

6). Contrôle du convertisseur de fréquence (18,5 kW) Contrôle 1set

7). Avec Encodeur japonais, marque "Tokyo"

8). La machine conduit par ceinture synchrone, la ceinture synchrone est une marque internationale

3. Unité principale entraînée:

1).

2).

3).

4) .PRESSING ROBBLE DIAMETER: φ150mm 1pcs

5).

4. Unité de tranche:

(1) avec 15 ensembles couteaux de tranchants circulaires

(2) Le couteau supérieur circulaire peut être ajusté librement

(3) Le couteau inférieur avec la structure de verrouillage de soi - peut être ajusté librement

(4) avec un moteur d'aspiration à vide de 5,5 kW

(5) Prise de tranche: ± 0,2 mm

(6) avec un agent de sécurité

5. Unité de liaison:

1). Avec une structure centrale et surface, les deux arbres de rembobinage peuvent récupler ensemble

2). Avec 2pc * 3 "Arbre d'air

3). Avec 2pcs servomoteur pour le récupation de 15 kW

4). Avec 2pcs onduleur pour le ré-rembalage de 15 kW

5) .Coder Utiliser la marque Japan Tokyo

6). Diamètre de liais

7). Avec une manière de déchargement hydraulique automatique

Composants électriques

Articles	Marque, orient
Écran tactile	MCGS, Chine
CLu	Siemens, Allemagne
Braker	Honeywell, USA
Équipement basse tension	Schneider, France
Servomoteur	Duochuan, Chine
Onduleur	Farwide ou Sinee, Chine
Guidage Web	ARIRE OU BIANFU, CHINE
Composants pneumatiques	SMC, Japon
Encodeur	Tokyo, Japon

Liste des outils:

Non.	nom	caractéristiques	Qté
1	Clé à aire ouverte	8-10	1paire
2	Clé à aire ouverte	10-12	1 paire
3	Clé à aire ouverte	14-17	1 paire
4	Clé à aire ouverte	17-19	1 paire
5	Clé à aire ouverte	22-24	1 paire
6	Clé à cigarette	17	1 paire
7	tournevis	4 pouces	1 paire
8	tournevis	4 pouces	1 paire
9	tournevis	2 pouces	1 paire
10	tournevis	2 pouces	1 paire
11	clé	12 pouces	1 paire
12	Clés à tête	3-10	1 ensemble
13	Pièces de gaz		2pcs
14	Niveau de tapis		1 ensemble
15	Instruction correctrice		1opy
16	Instruction de l'onduleur		1opy

(Spectacle d'images)

Se déshabillerunité

WUnité de guidage EB

Core papier avec 3 à 12 pouces

Shaft - Moins de désinvolture comme facultatif

3-6 pouce noyau en papier

Unité hydraulique

Mmoteur

Runité de rouleaux Ubber

RSystème de lame otary

Fun moteur

Rservomoteur d'emploi

AArbre de déchargeur UTO

PRouleau de pressage Neumatic

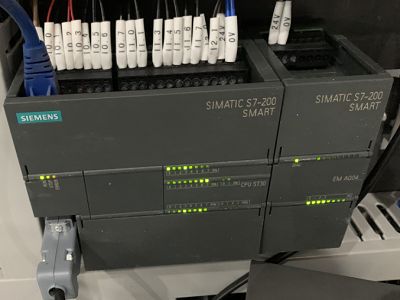

CLu

Técran aïe

Inverter

étiquette à chaud: Rouleau à grande vitesse pour rouler la machine à trancher, chinoise Roll à haut débit pour les fabricants de machines à trancher, fournisseurs, usine

Paramètre principal:

Rouleau de mère de largeur maximale	1300 mm
Largeur min	30 mm
Rouleau de mère de diamètre maximum	1400 mm
Rouleau fini de diamètre maximum	1000 mm
Poids de rouleau maximum	2000 kg
Vitesse de selsification	0-500 / min
Capacité de selsiter	40-450gsm
Façon de rembobiner	Central et surface
Précision	± 0,2 mm
Contrôle de la régulation de la vitesse	Convertisseur de fréquence
Entrée d'alimentation	380V, 50Hz, 3ph
Dimension	420032001950
Poids total	4000 kg

Système d'entraînement

Moteur principal	5,5 kW, servomoteur
Rembobiner	5,5 kW, servomoteur (2sets)
Rouleau d'alimentation	Rouleau en caoutchouc
Transmettre un rouleau	Rouleau de ralenti
Transmettre la voie	Synchrone
Voie urbaine	Cylindre à air
Arbre de rembobinage	Arbre pneumatique
Palier	SKF, marque internationale
Ceinture synchrone	Portes, marque américaine

Équipement

Chemin de selsiter	Rotation du couteau à couter
Couteau à lame	15 pieds
Façon d'ajustement	Librement par manuel

Équipement de détention

Structure de détention	3/6 pouces, arbre hydraulique - moins
Voie de levage	Contrôle hydraulique
Guide	Droite et gauche 75 mm

Système de contrôle

CLu	Siemens, Allemagne
Écran de touche	Weivien, Chine Taiwan
Contrôle des tensions	Automatique complète
EPC (position de bord correct)	Marque chinoise
Précision EPC	± 0,2 mm
Capteur EPC	capteur
Type de déchargement	Rolls de déchargement manuel
Compter le compteur	Automatique complète
Arrêt automatique	Réglage de l'écran tactile PLC
